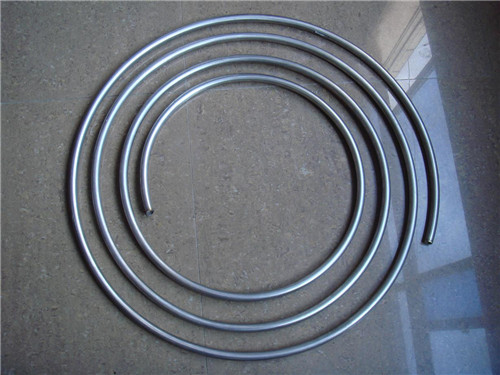

海水環(huán)境對不銹鋼盤管的主要威脅是氯離子引發(fā)的點蝕、縫隙腐蝕、應(yīng)力腐蝕開裂及電偶腐蝕。防護需遵循 “材質(zhì)升級 + 結(jié)構(gòu)優(yōu)化 + 表面防護 + 陰極保護 + 運行維護” 五位一體策略，優(yōu)先選擇316L/2205/2507/904L等耐海水材質(zhì)，嚴(yán)格控制縫隙與異種金屬接觸，配合定期清洗與監(jiān)測，可顯著延長使用壽命。
一、材質(zhì)選型：從根源提升耐蝕性
表格
材質(zhì)等級    適用場景    關(guān)鍵耐蝕元素    防護效果
304 不銹鋼    僅適用于干燥濱海大氣區(qū)，嚴(yán)禁直接接觸海水    18%Cr, 8%Ni    差（易點蝕、縫隙腐蝕）
316L 不銹鋼    常規(guī)海水環(huán)境（如海水冷卻、沿海管道）    18%Cr, 12%Ni, 2.5%Mo    中（抗氯離子能力顯著提升）
雙相不銹鋼 (2205/2507)    高流速、高氯離子、潮汐區(qū)    22-25%Cr, 5-7%Ni, 3-4%Mo, 0.15%N    優(yōu)（抗點蝕、應(yīng)力腐蝕能力強）
超級奧氏體 (904L/254SMO)    極端腐蝕環(huán)境（深海、高鹽霧）    20%Cr, 25%Ni, 4.5%Mo, 1.5%Cu    極高（耐蝕性接近鈦合金）
鈦及鈦合金    高溫高壓海水系統(tǒng)（如核電站冷卻）    純鈦或鈦合金
選型原則：
依據(jù)海水接觸方式（全浸、飛濺、潮汐）選擇對應(yīng)等級
氯離子濃度 > 20000ppm 時，必須選用雙相鋼或超級奧氏體鋼
有應(yīng)力工況時，優(yōu)先雙相鋼（抗應(yīng)力腐蝕開裂能力是 316L 的 5-10 倍）
二、結(jié)構(gòu)設(shè)計：規(guī)避腐蝕風(fēng)險點
消除縫隙設(shè)計
采用焊接代替鉚接，焊縫需飽滿無凹陷
法蘭連接處使用全平面密封，避免墊片與管壁間形成縫隙
盤管支撐采用全包覆式而非點接觸，接觸點墊非金屬絕緣材料
優(yōu)化流體力學(xué)
設(shè)計 **≥1.5m/s** 的水流速度，防止沉積物堆積與微生物附著
避免局部死水區(qū)，必要時增設(shè)導(dǎo)流板
彎管曲率半徑≥3 倍管徑，減少應(yīng)力集中
防應(yīng)力設(shè)計
盤管安裝預(yù)留熱脹冷縮補償，避免固定過緊產(chǎn)生殘余應(yīng)力
焊接后進行消除應(yīng)力熱處理（316L：850-900℃保溫后緩冷）
避免在高應(yīng)力區(qū)進行異種金屬連接
三、表面防護：強化鈍化膜與隔離
鈍化處理
盤管加工后進行酸洗鈍化，恢復(fù)均勻致密的 Cr?O?鈍化膜
鈍化后用去離子水徹底沖洗，避免殘留酸液
關(guān)鍵部位可做電化學(xué)鈍化，提高膜層穩(wěn)定性
涂層防護（適用于飛濺區(qū) / 潮汐區(qū)）
有機涂層：環(huán)氧樹脂（≥300μm）或聚四氟乙烯（PTFE），可實現(xiàn) 10 年以上免維護
金屬涂層：熱浸鍍鋅（50-80μm），但需注意鋅層破損后的陰極保護效應(yīng)
陶瓷涂層：氧化鋁 / 氧化鋯，適合高溫海水環(huán)境
表面狀態(tài)控制
保持表面清潔無劃痕，劃痕需及時打磨拋光修復(fù)
避免表面油污、油漆等污染，影響鈍化膜形成
四、安裝施工：D絕腐蝕隱患
隔離異種金屬
與碳鋼支架、管卡接觸處墊橡膠 / 聚四氟乙烯墊片或用不銹鋼套管隔開
禁止不銹鋼與碳鋼直接焊接，必須連接時采用絕緣接頭
緊固件選用同材質(zhì)或鈦合金，避免電偶腐蝕
焊接質(zhì)量控制
采用氬弧焊，背面通氬氣保護，避免氧化皮形成
焊后100% 射線檢測，確保無氣孔、裂紋等缺陷
焊縫打磨光滑并重新鈍化，恢復(fù)耐蝕性
安裝環(huán)境管理
避免在高鹽霧環(huán)境下露天施工，必要時搭建臨時防護棚
安裝后及時清洗表面鹽分，并用干布擦干
五、運行維護：主動抑制腐蝕
定期清洗
每月用高壓淡水沖洗表面，去除鹽分沉積和生物附著
每季度進行化學(xué)清洗（中性清洗劑 + 緩蝕劑），清除水垢與微生物膜
清洗后必須用淡水沖凈，避免殘留清洗劑引發(fā)腐蝕
環(huán)境控制（封閉系統(tǒng)）
添加海水專用緩蝕劑（如鉬酸鹽、鎢酸鹽），濃度控制在 50-100ppm
維持海水 pH 值在8.0-8.5，避免酸性環(huán)境加速腐蝕
控制水溫≤40℃，溫度每升高 10℃，腐蝕速率增加約 1 倍
陰極保護（關(guān)鍵部位）
犧牲陽極法：安裝鋅塊 / 鋁塊，每 1-2 年更換一次
外加電流法：適用于大型系統(tǒng)，控制保護電位在 - 0.85~-1.0V（相對于 Ag/AgCl 電極）
陰極保護與涂層防護聯(lián)合使用，效果較佳
腐蝕監(jiān)測
安裝腐蝕掛片，定期檢測腐蝕速率（控制在 < 0.1mm / 年）
采用超聲波測厚，監(jiān)測管壁厚度變化
配備點蝕電位監(jiān)測儀，實時預(yù)警點蝕風(fēng)險
六、常見腐蝕類型與針對性防護
表格
腐蝕類型    典型特征    主要誘因    專項防護措施
點蝕    小孔狀銹坑，易穿透管壁    氯離子局部富集，鈍化膜破壞    選用高 PREN 值材料；控制流速 > 1.5m/s；定期清洗
縫隙腐蝕    法蘭、墊片、支撐處銹蝕    缺氧 + 氯離子濃差電池    消除縫隙設(shè)計；使用密封膠；避免沉積物堆積
電偶腐蝕    與異種金屬接觸處加速腐蝕    電位差驅(qū)動（如不銹鋼與碳鋼）    絕緣隔離；選用電位相近金屬；陰極保護
應(yīng)力腐蝕開裂    沿晶或穿晶裂紋，無明顯銹蝕    拉應(yīng)力 + 氯離子 + 高溫    消除殘余應(yīng)力；選用雙相鋼；控制溫度≤40℃
微生物腐蝕    黑色腐蝕產(chǎn)物，伴有異味    硫酸鹽還原菌等微生物代謝    添加殺生劑；定期生物清洗；提高流速
七、防護措施優(yōu)先級與實施要點
優(yōu)先級排序
Z高Y先級：材質(zhì)升級（從 304→316L→雙相鋼）+ 消除縫隙設(shè)計
高優(yōu)先級：表面鈍化 + 異種金屬隔離 + 焊接質(zhì)量控制
中優(yōu)先級：陰極保護 + 定期清洗 + 環(huán)境控制
基礎(chǔ)優(yōu)先級：腐蝕監(jiān)測 + 日常維護記錄
實施要點
新系統(tǒng)：設(shè)計階段即融入全流程防護方案，避免后期改造
現(xiàn)有系統(tǒng)：先評估腐蝕狀況，再針對性采取升級措施
建立腐蝕檔案，記錄材質(zhì)、安裝時間、維護情況、監(jiān)測數(shù)據(jù)
總結(jié)
不銹鋼盤管在海水中的防護是系統(tǒng)工程，需從材質(zhì)、設(shè)計、施工到運維全流程把控。核心在于阻斷氯離子與不銹鋼表面的持續(xù)接觸，同時強化鈍化膜穩(wěn)定性并消除腐蝕誘因。采用 316L 及以上等級材質(zhì)，配合優(yōu)化結(jié)構(gòu)設(shè)計、嚴(yán)格安裝規(guī)范、定期維護與陰極保護，可確保盤管在海水環(huán)境中安全穩(wěn)定運行 10 年以上。
