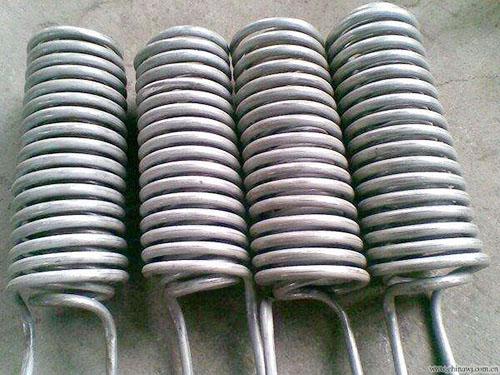

提高不銹鋼盤管在海水中的耐腐蝕性，需從材質選型、表面處理、結構設計、電化學防護、運維管理五個維度系統推進，核心是強化鈍化膜穩定性、阻斷氯離子滲透、消除局部腐蝕誘因。以下是可落地的完整方案：
一、核心策略：材質升級（Z關鍵環節）
海水中高濃度氯離子 (約 19,000ppm) 易引發點蝕、縫隙腐蝕和應力腐蝕開裂，需按服役條件選擇適配等級：
表格
材質等級    典型牌號    PREN 值 (耐點蝕指數)    適用場景    關鍵合金元素
基礎級    316L    23-28    低鹽度海水、濱海大氣區    17%Cr+2-3%Mo+12-14%Ni
增強級    317L/904L    32-38    中高鹽度海水、靜態工況    317L(3-4%Mo)，904L(4.5-5.5%Mo+20%Ni)
高性能級    雙相鋼 2205/2507    35-45    高流速海水、潮汐區    2205(22%Cr+3%Mo+5%Ni+0.15%N)，2507(25%Cr+4%Mo+7%Ni+0.27%N)
超級耐蝕級    6Mo 鋼 (S31254)    >48    極端高氯環境、海水淡化    20%Cr+6.5%Mo+18%Ni+0.2%N
核心原則：
PREN=Cr+3.3Mo+16N，數值越高耐點蝕能力越強
氯離子濃度 > 20,000ppm 時，避免使用 304/316 基礎級，至少選 317L 或雙相鋼
深海 / 高溫海水 (>60℃) 工況，優先考慮超級雙相鋼或 6Mo 鋼
二、表面工程：強化鈍化膜與隔離防護
1. 鈍化處理（必做工序）
酸洗鈍化：硝酸 + 氫氟酸混合液去除表面游離鐵，形成 2-5nm 厚致密 Cr?O?膜，耐蝕性提升 30%
檸檬酸鈍化：環保替代方案，適合醫療器械和食品級應用，避免 NO??污染
電解拋光：表面粗糙度降至 Ra<0.2μm，減少氯離子吸附點，提升自清潔能力
2. 特種涂層防護（重腐蝕環境）
PTFE/ETFE 氟塑料涂層：厚度 50-100μm，耐溫 - 200~260℃，氯離子滲透率接近零，適合換熱盤管
石墨烯復合涂層：可降低腐蝕電流密度 2 個數量級，顯著提升抗點蝕性能
鋅鋁鎂合金鍍層：犧牲陽極保護，適合海洋飛濺區和潮汐區暴露部位
三、結構優化：消除局部腐蝕隱患
1. 設計規避縫隙與積水
采用焊接連接替代鉚接 / 螺紋連接，焊縫需滿焊并打磨平滑
盤管彎曲半徑≥3 倍管徑，避免應力集中和局部變形
管內流速控制在1.5-3m/s，防止沉積物堆積和濃差腐蝕
避免管與管、管與支架直接接觸，使用非金屬隔離墊（如 PTFE）
2. 制造工藝控制
選用無縫盤管，減少焊接點和潛在腐蝕源
冷加工后進行固溶處理（1050-1100℃淬火），消除加工應力，降低晶間腐蝕風險
焊接采用氬弧焊 + 背面保護氣，焊縫需 100% 探傷，焊后整體酸洗鈍化
四、電化學防護：主動抑制腐蝕反應
1. 陰極保護技術（適用于全浸或半浸工況）
犧牲陽極法：安裝鋅 / 鋁 / 鎂合金陽極塊，犧牲陽極保護盤管，陽極與盤管面積比 1:50-1:100
外加電流法：通過直流電源使盤管成為陰極，控制保護電位在 - 0.85~-1.05V（相對 Ag/AgCl 電極）
2. 緩蝕劑應用（封閉循環系統）
海水循環系統中添加有機胺類 / 磷酸鹽類緩蝕劑，濃度 50-200ppm，形成保護膜
定期監測氯離子濃度，超標時添加氯離子螯合劑（如 EDTA），降低腐蝕活性
五、運維管理：延長服役壽命的保障
表格
維護項目    周期    操作要點    預期效果
表面清洗    每周 (飛濺區)，每月 (全浸區)    淡水高壓沖洗，去除鹽垢和生物附著    維持鈍化膜完整性，防止局部腐蝕
腐蝕監測    每季度    超聲波測厚、電位測量、內窺鏡檢查    早期發現腐蝕隱患，及時干預
水質控制    持續    監測 Cl?、pH、溫度、溶解氧    優化運行參數，抑制腐蝕反應
鈍化膜修復    發現局部銹斑時    專用不銹鋼清潔劑 + 重新鈍化    恢復局部鈍化膜，阻止腐蝕擴展
六、綜合應用方案（按工況推薦）
濱海大氣環境（盤管暴露）
材質：316L 或 2205 雙相鋼
表面：電解拋光 + 氟碳涂層
維護：每周淡水沖洗，每半年檢查涂層完整性
海水全浸環境（如冷凝器）
材質：2507 超級雙相鋼或 S31254
防護：犧牲陽極 + 緩蝕劑聯合保護
設計：管內流速≥2m/s，避免死水區
海水淡化 / 高氯工況
材質：S31254 (6Mo 鋼) 或 904L
表面：PTFE 內襯 + 電解拋光
監測：實時氯離子濃度和電位監控
關鍵要點總結
材質優先：氯離子環境中，鉬含量每增加 1%，耐點蝕能力提升約 20%，PREN≥35是海水長期服役的基本要求
表面是防線：鈍化膜是第一道屏障，無鈍化不使用，定期維護修復鈍化膜
設計防隱患：縫隙是腐蝕 “溫床”，結構上杜絕縫隙和積水，工藝上消除殘余應力
防護需主動：陰極保護 + 緩蝕劑 + 涂層形成多重防護體系，適用于嚴苛環境
運維是保障：海水環境中不銹鋼盤管的壽命，30% 取決于材質，70% 取決于維護。
